>>226589 [ Internet & Sieć szkieletowa operatora ]
|
| Światłowód (np. 10/100G)
|
[ Router operatorski ]
(Węzeł dzielnicowy)
| — Agregacja całego osiedla
| — NAT, routing, firewall
|
-------—
| |
[ Switch agregacyjny ] [ Serwer RADIUS ]
(Węzeł dzielnicowy) (Uwierzytelnianie)
| | | | |
| | | | |
Światłowód 10G
- -
- - — (do każdego z 5 budynków)
(np. 10GBASE-LR) | | | | |
| | | | |
[Switch agreg.] [Switch agreg.] … (x5)
(Piwnica Bud.1) (Piwnica Bud.2)
| TRUNK (802.1Q)
| (VLANy 1-40)

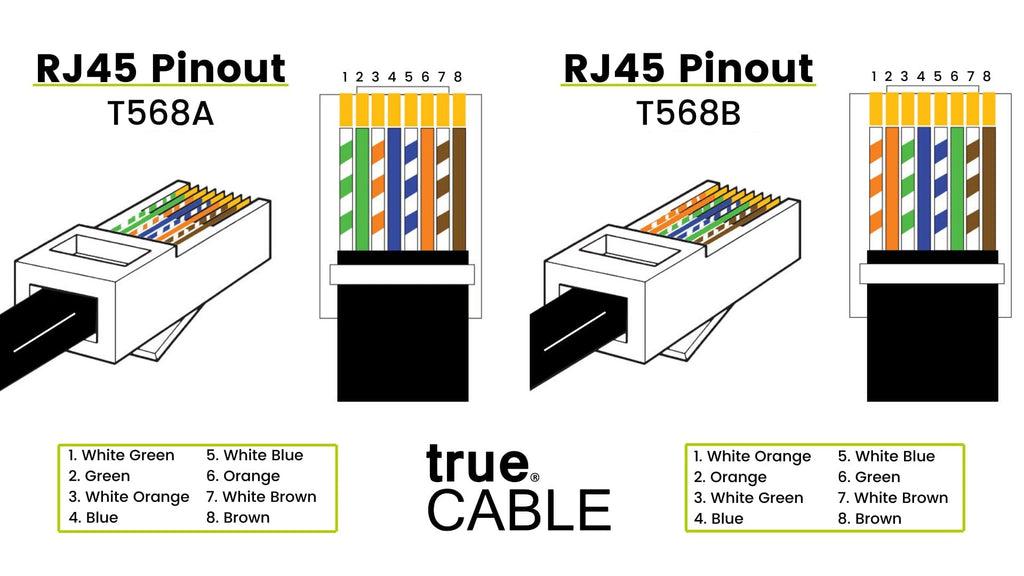

[Switch dostępowy]
(ST - Budynek 1)
/ | | \
/ | | \
Port1 Port2 Port3 … Port40
(VLAN10) (VLAN20) (VLAN30) (VLAN40)
| | | |
[CPE-1] [CPE-2] [CPE-3] …[CPE-40]
(M1.1) (M1.2) (M1.3) (M1.40)
| | | |
[Użytkownik] [Użytkownik] … [Użytkownik]
Legenda:
[ ] - Urządzenie sieciowe
( ) - Kontekst/logiczne przypisanie
| - Połączenie fizyczne
TRUNK - Połączenie z wieloma VLANami (tagowane 802.1Q)
ST - Szafa telekomunikacyjna na klatce schodowej
CPE - Customer Premises Equipment (router/terminal abonenta)
M1.1 - Mieszkanie 1 w budynku 1
